Материалы · Графен№ 10Информационная записка
Графен в кабельной продукции
Силовые, коммуникационные и специальные кабели. Выпуск подготовлен на основе рецензируемых публикаций и независимых испытаний.
Почему производители кабеля стоят на пороге бума спроса, к которому текущая изоляция не готова.

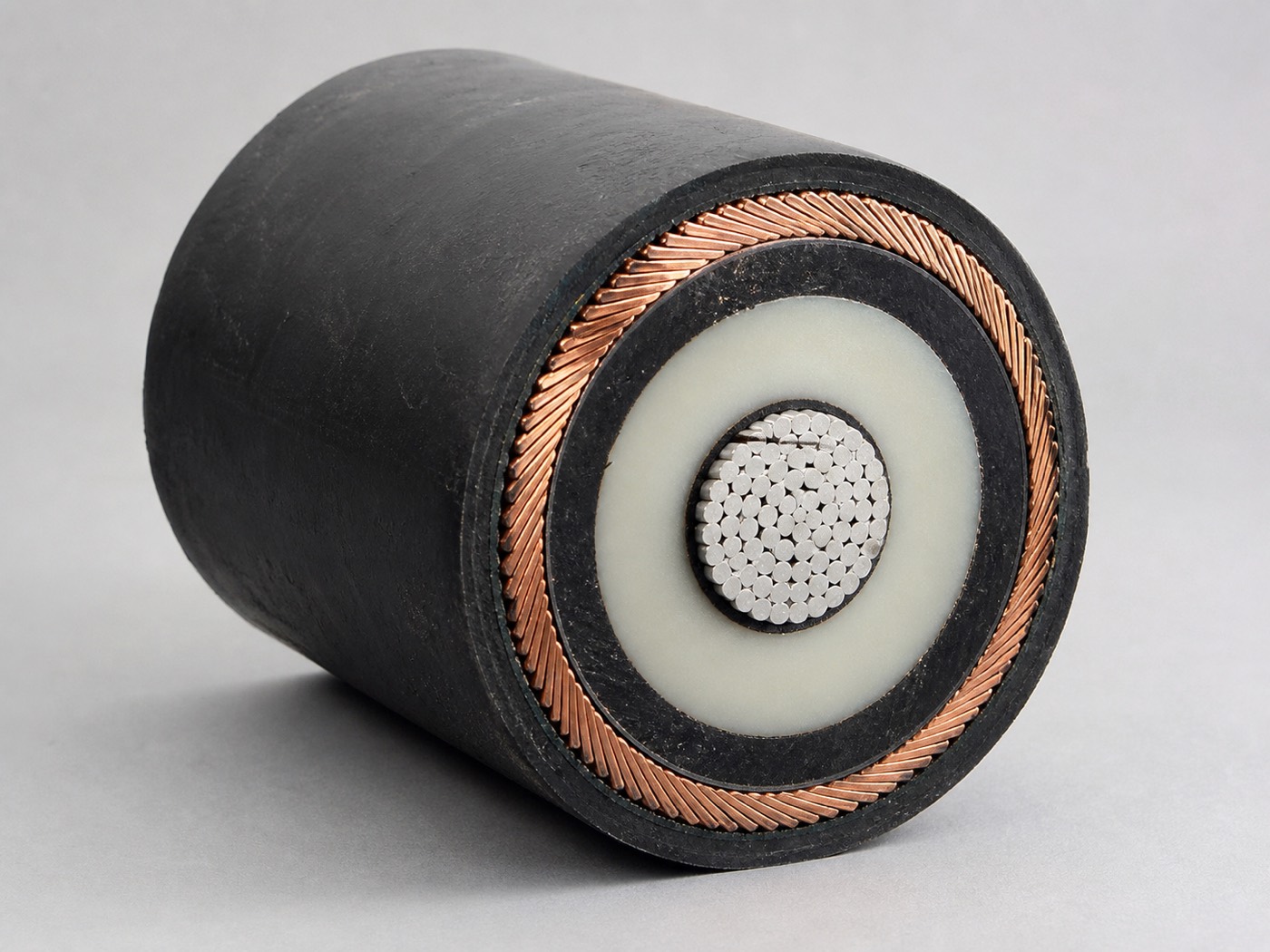

В кабеле графен решает не одну, а несколько разных задач – в зависимости от того, в какой слой конструкции его вводят.
Поэтому это не унифицированная добавка, а гибкий инструмент под конкретный слой и конкретную инженерную задачу.
В изоляции
Атомарно тонкие частицы создают внутри полимера множество «ловушек» для свободных зарядов – подвижность и накопление заряда физически ограничиваются.
В экране
Плоская форма и электропроводность помогают формировать сплошной проводящий барьер против электромагнитных помех.
В покрытии
Исключительная теплопроводность не даёт теплу накапливаться локально – критично и для кабелей отопления пола, и для силовых кабелей под нагрузкой.
Что графен даёт именно кабелю
Все показатели приведены с условиями эксперимента и указанием источника – для самостоятельной проверки.
Сотые доли процента в изоляции
Как графен попадает в кабель
Четыре отработанных способа. Метод выбирается под слой конструкции и задачу, а не универсально.
- 01Растворное смешивание перед экструзиейГрафен диспергируется в растворе полимера-основы до сшивки (для XLPE) и экструзии на кабельную линию. Именно этим методом получен результат по водным триингам.
- 02Прямое компаундирование расплаваГрафеновый мастербатч вводится прямо в экструдер вместе с ПВХ, полиэтиленом или другим материалом изоляции и оболочки – без отдельной технологической линии.
- 03Функциональное покрытиеДля задач теплоотвода графен наносится отдельным слоем поверх готового кабеля на полиуретановой связке, а не вводится в саму изоляцию.
- 04Готовый графеновый компаундДля ПВХ-изоляции и оболочки поставщики уже предлагают готовые графен-содержащие рецептуры под требования кабельной отрасли – работать с порошком не нужно.
От сотых долей процента в изоляции до нескольких процентов в покрытиях с максимальной теплопроводностью
Компаунд сделан прицельно под кабель
Graphenest и Delta Tecnic объявили стратегическое партнёрство по коммерциализации графен-содержащих полимерных компаундов с «беспрецедентной эффективностью экранирования ЭМИ». В линейке уже есть ПВХ-материал, разработанный именно для кабельной отрасли [5, 6].
Формулировка партнёров недвусмысленна: это не универсальная добавка, адаптированная под кабель постфактум, а материал, изначально спроектированный под требования этой отрасли.
- 01Graphenest + Delta Tecnic – ПВХ-компаунд под ЭМИ-экранирование кабеля
- 021877Phono – серийный розничный кабель с графеновой изоляцией
- 03Два года совместной разработки с графеновой полимерной компанией [3]
- 04Путь от лабораторного результата до полки магазина уже пройден
Масштаб структурного давления

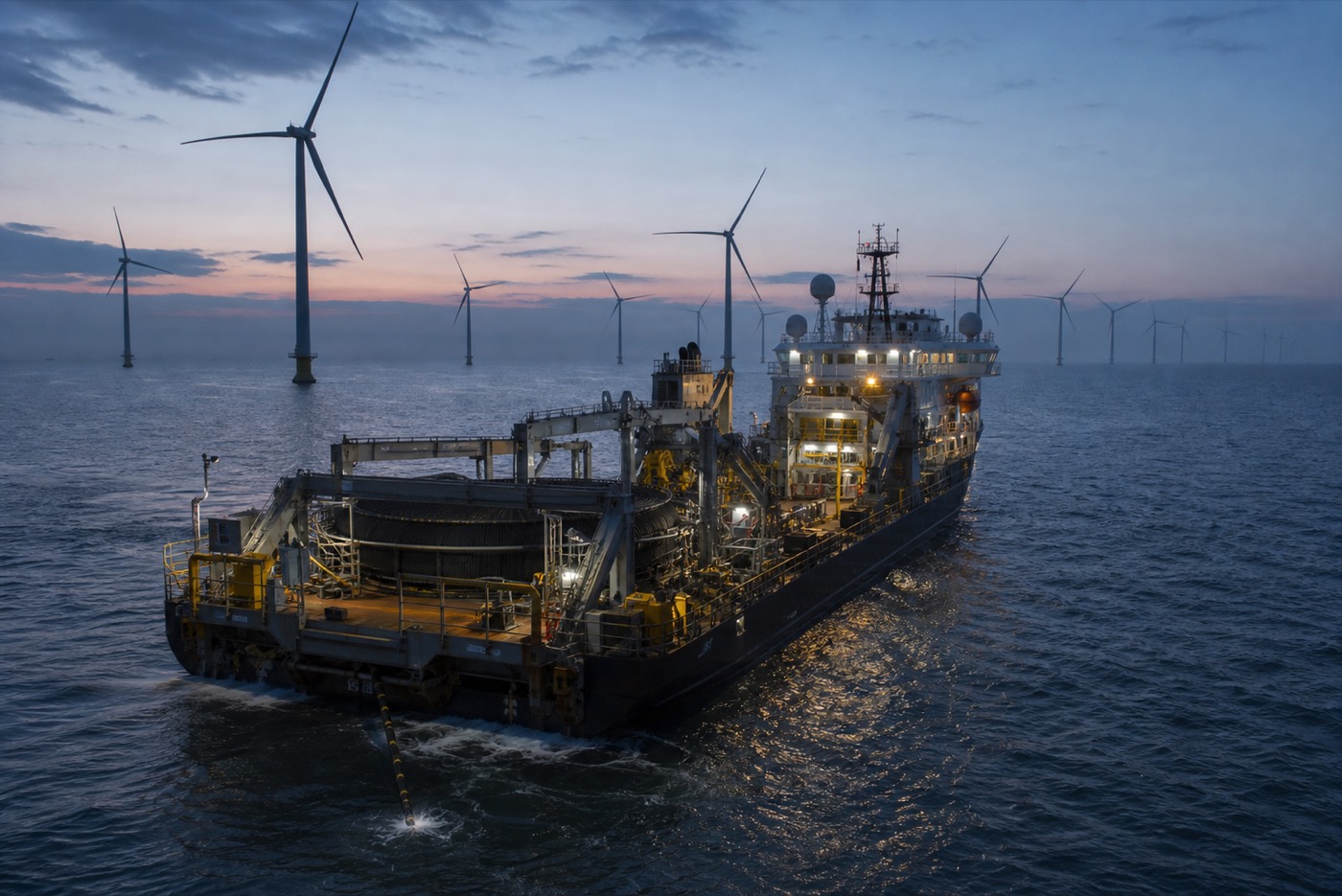

HVDC растёт под офшорную ветрогенерацию
Рынок HVDC-кабелей – именно того сегмента, где эффект графена подтверждён наукой лучше всего, – растёт с $9,6–13,4 млрд в 2025 г. до $59,9–89,9 млрд к 2034–2035 гг. Драйверы: офшорная ветрогенерация, модернизация сетей, межрегиональные и трансграничные линии электропередачи.
Подземные и подводные кабели проектируются на срок службы 25–40 лет в постоянном контакте с влагой. Там устойчивость изоляции к водным триингам – не опциональное улучшение, а условие самой возможности такой эксплуатации.
Что это значит для вашего бизнеса
Срок службы, а не характеристика в паспорте
Подавление водных триингов бьёт прямо в главную причину отказа подземных и подводных кабелей. Это аргумент про 25–40 лет эксплуатации, а не про проценты в спецификации.
Сотые доли процента
Эффект в XLPE-изоляции получен при 0,007–0,008 масс. %. На себестоимости рецептуры такая дозировка практически не сказывается.
Компаунд уже готов
Для ПВХ есть серийные графеновые компаунды под кабельную отрасль: вход возможен без работы с порошком и без новой линии – через мастербатч в экструдере.
Спрос растёт быстрее, чем рецептуры
HVDC-сегмент растёт на 16–25% в год под офшорную ветрогенерацию. Требования к изоляции ужесточаются быстрее, чем обновляется стандартная рецептура.
Резюме для принятия решения
- Что даёт физически
- В изоляции – подавление накопления заряда и устойчивость к водным триингам; в экране – вклад в ЭМИ-защиту; в покрытиях – эффективный теплоотвод
- Насколько подтверждено
- Публикацией в Nature Scientific Reports по XLPE-изоляции HVDC-кабелей и коммерческим продуктом на полке магазина (1877Phono)
- Как вводится в продукт
- Растворное смешивание перед экструзией, прямое компаундирование расплава, функциональное покрытие, готовые графеновые ПВХ-компаунды
- Кто уже это делает
- Graphenest и Delta Tecnic – компаунд, разработанный прицельно под кабельную отрасль; 1877Phono – серийный розничный кабель с графеновой изоляцией
- Почему это не мода
- Рынок HVDC-кабелей растёт на 16–25% в год на фоне бума офшорной ветрогенерации; там устойчивость изоляции к водным триингам – условие эксплуатации
- Рабочая дозировка
- От сотых долей процента для эффекта в изоляции до нескольких процентов для покрытий с максимальной теплопроводностью
Проверить самостоятельно
Записка подготовлена на основе открытых научных публикаций (Nature Scientific Reports, MDPI, Wiley Online Library), данных независимой рыночной аналитики и информации о коммерческих продуктах. Ссылки приведены по состоянию на август 2026 г.
Рецензируемые научные публикации3
- [1]Evaluation of graphene/crosslinked polyethylene for potential high voltage direct current cable insulation applications
Дозировка 0,007–0,008 масс. % в XLPE: рост прочности на разрыв и предела текучести, равномернее распределение объёмного заряда, сокращение водных триингов. Scientific Reports, Nature, 2021.
- [2]Numerical and Experimental Study of Enhanced Heat Dissipation Performance of Graphene-Coated Heating Cables
Графеновое теплопроводящее покрытие нагревательных кабелей: 6–10 Вт/(м·К). MDPI, Coatings, 2025.
- [4]Highly conductive polymer nanocomposites for emerging high voltage power cable shields
Сравнение графена и углеродных нанотрубок в экранирующем слое: ограниченный прирост электропроводности при замене техуглерода на графен. High Voltage, Wiley Online Library, 2020.
Коммерческие продукты и партнёрства3
- [3]1877Phono Graphene Wiring Cable OCC Copper/Silver – Graphene Insulation
Коммерческий кабель с графеновой изоляцией: +30% диэлектрической прочности, полный антикоррозийный барьер, улучшенная защита от ЭМИ. Audiophonics.
- [5]Graphene-based PVC
Партнёрство Graphenest и Delta Tecnic: графен-содержащий ПВХ-компаунд, разработанный для применения в кабельной отрасли. WIRE (umformtechnik.net), 2022.
- [6]Graphene EMI Shielding: Introduction and Market News
Подробности партнёрства Graphenest и Delta Tecnic; обзор партнёрств в области графенового ЭМИ-экранирования. Graphene-Info.
Рыночная аналитика4
- [7]HVDC Cables Market Size, Industry Share, Forecast 2026–2034
Рост рынка с $12,27 млрд (2025 г.) до $89,94 млрд (2034 г.), CAGR 24,78%. Fortune Business Insights.
- [8]HVDC Cables Market Size & Share, Growth Forecast 2025–2034
Рост с $9,6 млрд (2024 г.) до $59,9 млрд (2034 г.), CAGR 24,3%; ведущие игроки – LS Cable & System, Sumitomo Electric, NKT, Nexans, Prysmian Group. GMInsights.
- [9]HVDC Cables Market, Global Market Analysis Report 2035
Рост с $13,3 млрд (2025 г.) до $61,3 млрд (2035 г.), CAGR 16,5%. Future Market Insights.
- [10]Submarine Cables Market Size To Reach $44.33 Bn By 2030
Рост с $31,70 млрд (2024 г.) до $44,33 млрд (2030 г.), CAGR 5,6%; драйверы – офшорная ветрогенерация и рост объёма данных. Grand View Research.
