Материалы · Графен№ 04Информационная записка
Графен в композитах
Углепластик, стеклопластик, препреги и оснастка. Выпуск подготовлен на основе рецензируемых публикаций и независимых испытаний.
Почему производители углепластика и стеклопластика рискуют отстать, если продолжат работать по старой рецептуре смолы.
Графен не заменяет углеродное или стеклянное волокно – он решает другую задачу. Композит состоит из волокна, которое держит нагрузку, и смолы, которая связывает волокна и передаёт нагрузку между слоями.

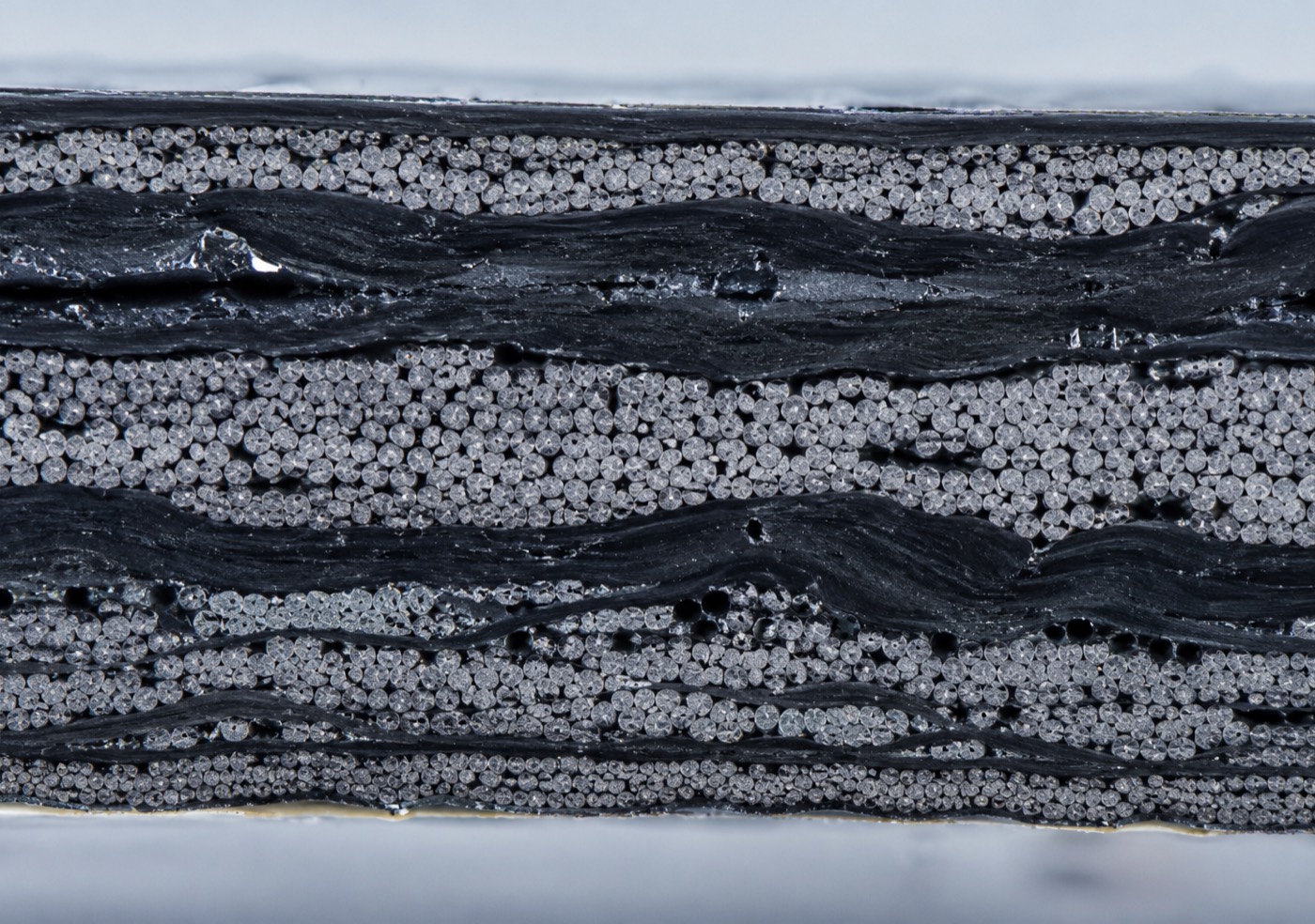

Слабое место почти любого композита – именно граница между слоями и граница между волокном и смолой. Там при ударе, усталостной нагрузке или расслоении и возникает большинство разрушений.
Толщина в один атом позволяет графену проникать в микрозазоры между волокном и смолой, куда крупные частицы не помещаются, и создавать дополнительный мост сцепления между слоями. Попутно его электро- и теплопроводность решают смежные задачи – молниезащиту и отвод статики, критичные для авиации.
Речь именно о структурных композитах: углепластик CFRP, стеклопластик GFRP, препреги, оснастка. Полимеры и эластомеры без волоконного армирования разобраны в выпуске № 02.
Что графен даёт именно композиту
Эффект измеряется не в прочности волокна, а в прочности границы между слоями. Все показатели приведены с условиями эксперимента и указанием источника.
BAC Mono R: серийный кузов на 22% легче
Компания Briggs Automotive Company совместно с британской Haydale применила функционализированный графен в кузовных панелях серийного автомобиля Mono R – вес кузова снизился на 22% без потери прочности [6]. Это не лабораторный образец, а деталь, прошедшая полный цикл автомобильной сертификации.
Как графен попадает в композит
В структурных композитах способ введения определяет, где именно окажется графен – а значит, и какой эффект он даст.
- 01Модификация аппрета волокнаГрафен наносится на поверхность отдельных волокон до формования, вместе со стандартной аппретирующей обработкой. Даёт наибольший прирост сцепления волокно-матрица.
- 02Межслоевая прослойка (interleaf)Тонкая графеновая плёнка или нетканый слой укладывается между пластами ткани при выкладке пакета и работает как стопор для трещин.
- 03Модификация смолы-матрицыНанопластинки диспергируются в эпоксидной, полиэфирной или винилэфирной смоле перед пропиткой или инфузией. Самый простой в интеграции способ – ткань не меняется.
- 04Графен-усиленная оснасткаГрафен добавляется не в изделие, а в смолу для изготовления самих форм – срок службы дорогой оснастки растёт более чем вдвое по данным Haydale [6].

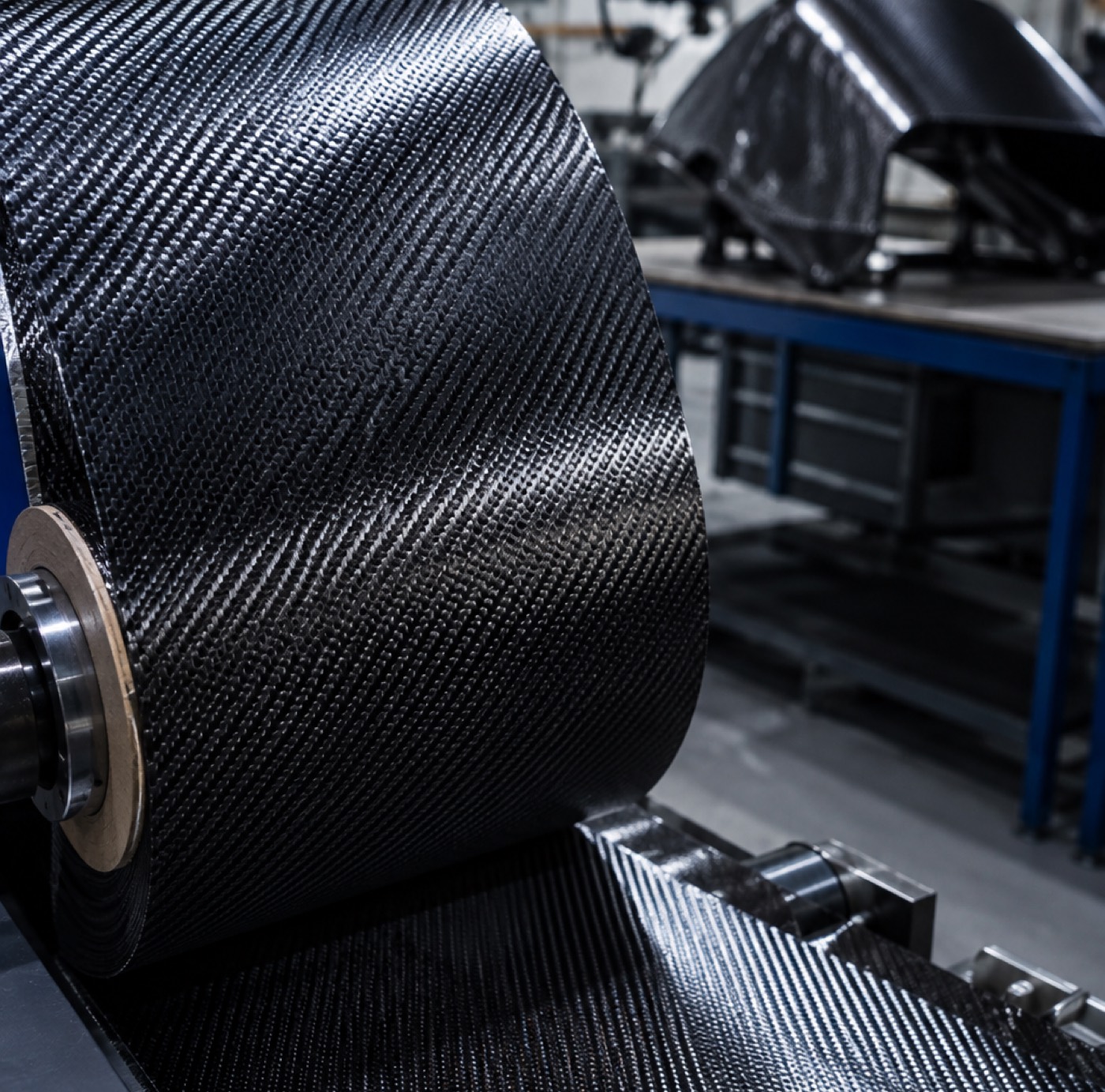

- 05Готовые препрегиПроизводители пропитанных тканей всё чаще предлагают графен-модифицированные марки: работать с порошком не нужно, достаточно заменить рулон.
Выше ~0,5% передозировка начинает снижать трещиностойкость из-за агломерации – это тонкая настройка, а не чем больше, тем лучше
В деле уже Airbus, Fiat и BAE Systems
Та же испанская группа Graphenano, что стоит за полностью графеновым заводом красок Graphenstone, владеет отдельным подразделением Graphenano Composites – только графеновые смолы и композиты для авиации и автопрома [7, 8].
Второй случай в нашем цикле, когда один и тот же игрок не добавляет графен как премиальную опцию, а строит вокруг технологии отдельный бизнес – потому что видит в ней не нишу, а следующий стандарт отрасли.
- 01Graphene Flagship – бюджет €1 млрд, отдельное направление по композитам
- 02Airbus и Fiat-Chrysler – партнёры инициативы по этому направлению [9, 10]
- 03Haydale – партнёрства с Airbus UK и BAE Systems, серийная деталь BAC Mono R
- 04Avanzare – партнёр Flagship в тех же обсуждениях по армированным композитам
Масштаб регуляторного давления

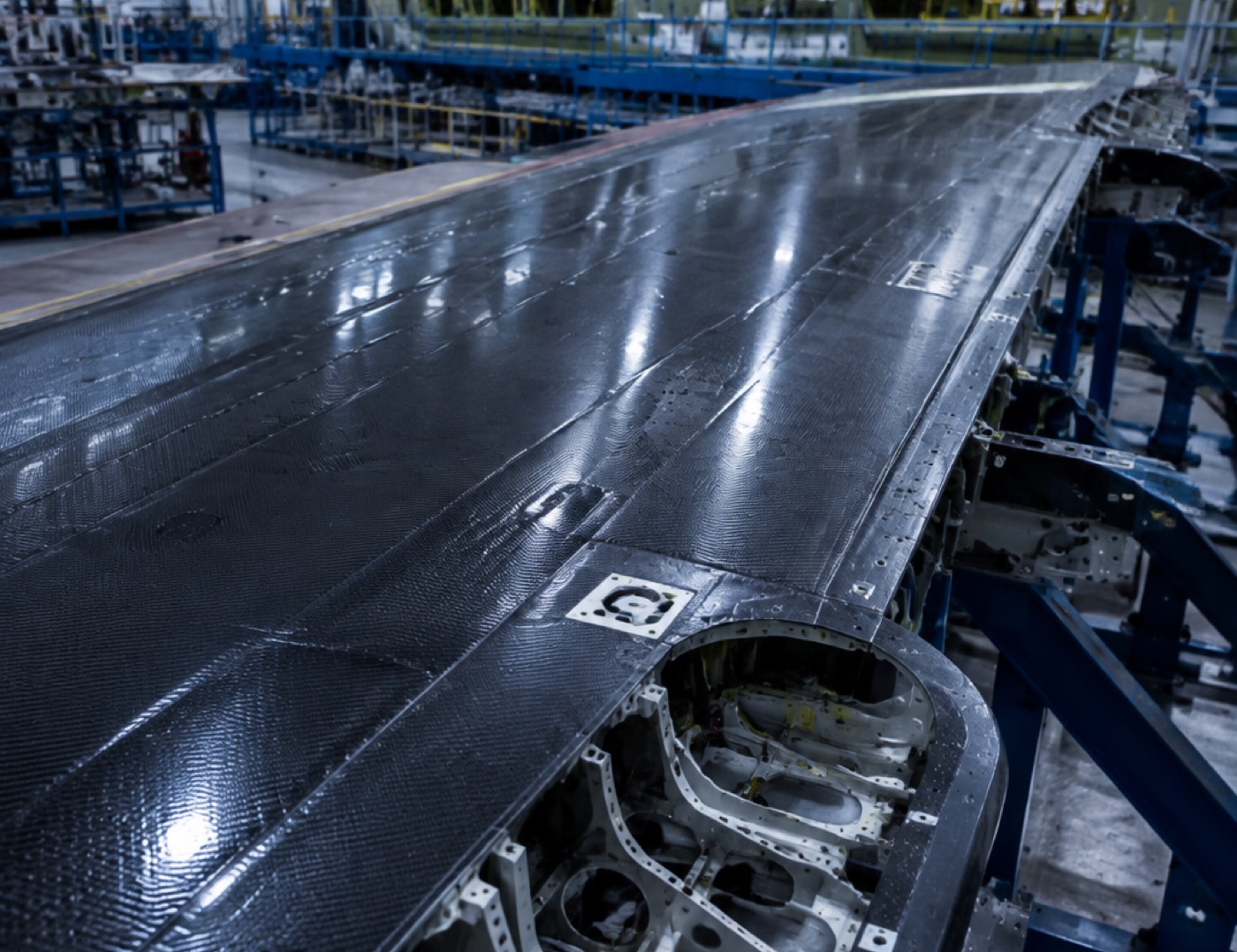

Облегчение конструкций – не опция, а обязательное требование
Облегчение конструкций – не опция, а обязательное требование. Среди композитных решений графен пока единственный наполнитель, который одновременно закрывает вес, прочность, усталостную стойкость и электропроводность для отвода статики и молниезащиты.
Что это значит для вашего бизнеса
Прочность там, где ломается
Графен усиливает межслоевую и межфазную границу – узкое место конструкции. Это ответ на расслоение и усталостные разрушения, а не ещё один процент к прочности волокна.
Пять точек входа
От самого простого – модификации смолы или замены рулона на графеновый препрег – до аппрета и межслоевой прослойки. Начать можно без изменения ткани и оснастки.
Экономия на оснастке
Отдельный сценарий с быстрой отдачей: графен в смоле для форм увеличивает срок службы дорогой оснастки более чем вдвое – без вмешательства в сертифицированное изделие.
Требование заказчика, а не мода
Авиация и автопром идут к облегчению конструкций под давлением норм по CO₂. Наличие графеновой линейки становится условием попадания в спецификацию.
Резюме для принятия решения
- Что даёт композиту физически
- Укрепление межслоевой и межфазной границы волокно-смола – самого слабого места конструкции, а не замену армирующего волокна
- Насколько подтверждено
- Публикациями с конкретными числами: +70,9% межслоевой прочности, +159,5% на сдвиг, +40% трещиностойкости, +155% усталостной долговечности – и серийным автомобилем BAC Mono R (−22% веса кузова)
- Как вводится в продукт
- Модификация аппрета волокна, межслоевая прослойка, модификация смолы, графеновая оснастка, готовые графен-модифицированные препреги
- Кто уже это делает
- Graphenano Composites (сестринская компания Graphenstone); Airbus и Fiat – партнёры Graphene Flagship; Haydale – Airbus UK, BAE Systems, BAC Mono R
- Почему это не мода
- Транспорт – около трети мирового потребления энергии; требования ЕС по CO₂ делают облегчение конструкций обязательным, а не желательным
- Рабочая дозировка
- Узкий диапазон 0,1–0,8 масс. %; выше ~0,5% возможна агломерация и снижение трещиностойкости – нужна настройка под конкретную систему
Проверить самостоятельно
Записка подготовлена на основе открытых научных публикаций (ScienceDirect, Wiley, Springer, MDPI), официальных материалов Graphene Flagship и анализа сайтов компаний. Ссылки приведены по состоянию на август 2026 г.
Рецензируемые научные публикации5
- [1]Interlaminar mechanical properties of carbon fiber reinforced plastic laminates modified with graphene oxide interleaf
Оксид графена в аппрете волокна: +70,9% межслоевой прочности сцепления против немодифицированного волокна и +36,3% против коммерческого аппрета. ScienceDirect.
- [2]Effect of Graphene Additive on Flexural and Interlaminar Shear Strength Properties of Fiber-Reinforced Polymer Composite
Композит с 0,25 масс. % графеновых нанопластинок: +29% изгибной прочности, +25% трещиностойкости по моде I. Journal of Composites Science, MDPI, 2020.
- [3]Fatigue analysis and fracture toughness of graphene reinforced carbon fibre polymer composites
Углепластик с 0,1 масс. % нанопластинок: +155% усталостной долговечности (среднее), +190% прогнозно, +40% трещиностойкости по моде I. Fatigue & Fracture of Engineering Materials & Structures, Wiley, 2021.
- [4]Effect of graphene oxide/graphitic nanofiber nanohybrids on interfacial properties and fracture toughness of carbon fibers-reinforced epoxy matrix composites
Гибридные наночастицы GO-GNF, 0,8 масс. %: +159,5% межслоевой прочности на сдвиг. Composites Part B: Engineering.
- [5]Tensile, flexural and interlaminar shear strength of carbon fiber reinforced epoxy composites modified by graphene
Карбоксил-функционализированный графен: +33,34% максимальной прочности на разрыв. Polymer Bulletin, Springer, 2022.
Данные о компаниях и промышленные кейсы5
- [6]Why is Graphene Added to Composite Materials?
Кейс Briggs Automotive Company (Mono R): −22% веса кузова; графеновая оснастка со сроком службы более чем вдвое; партнёрства с Airbus UK, BAE Systems и GEIC Манчестерского университета. Официальный сайт Haydale.
- [7]How Graphene is revolutionising the global aerospace sector
Специализация Graphenano Composites на графеновых материалах для авиации: снижение веса и расхода топлива без потери прочности и ударостойкости.
- [8]The Impact of Graphene on the Automotive Industry
Графен-усиленные смолы и композиты Graphenano Composites для автопрома: усталостная и вибрационная стойкость, срок службы деталей.
- [9]Graphene takes off in composites for planes and cars
Инициатива Graphene Flagship (бюджет €1 млрд) с участием Airbus и Fiat-Chrysler Automobiles; цитата инженера Airbus Тамары Бланко-Варела; доля транспорта в мировом потреблении энергии. Phys.org, 2019.
