Графен в резинотехнике без шин
Уплотнения, конвейерные ленты, шланги, подошвы. Шины разобраны в отдельном выпуске – там своя специфика «магического треугольника».
Почему производители уплотнений, лент, шлангов и подошв уже отстают от конкурентов, которые об этом не кричат.
В промышленной резине на первый план выходит не баланс сцепления и качения, а длительная работа под механической, тепловой и химической нагрузкой без деградации.
Именно из-за этого промышленная резина выходит из строя постепенно: истирание, усталостное растрескивание, потеря эластичности от перегрева.
Барьер для трещин
Крупные плоские частицы внутри полимерной сетки физически препятствуют распространению микротрещин при истирании и изгибе.
Плотность сшивки
Огромная удельная площадь поверхности создаёт множество дополнительных точек взаимодействия с молекулами каучука при вулканизации.
Теплоотвод из зоны трения
Тепло не накапливается локально в месте трения или изгиба – а именно локальный перегрев запускает ускоренную деградацию резины.
Что графен даёт промышленной резине
Все показатели приведены с условиями эксперимента и указанием источника – для самостоятельной проверки.
Метод под тип изделия
Как графен попадает в изделие
Пять способов. Метод выбирается под тип изделия – лента, профиль, формованная деталь.

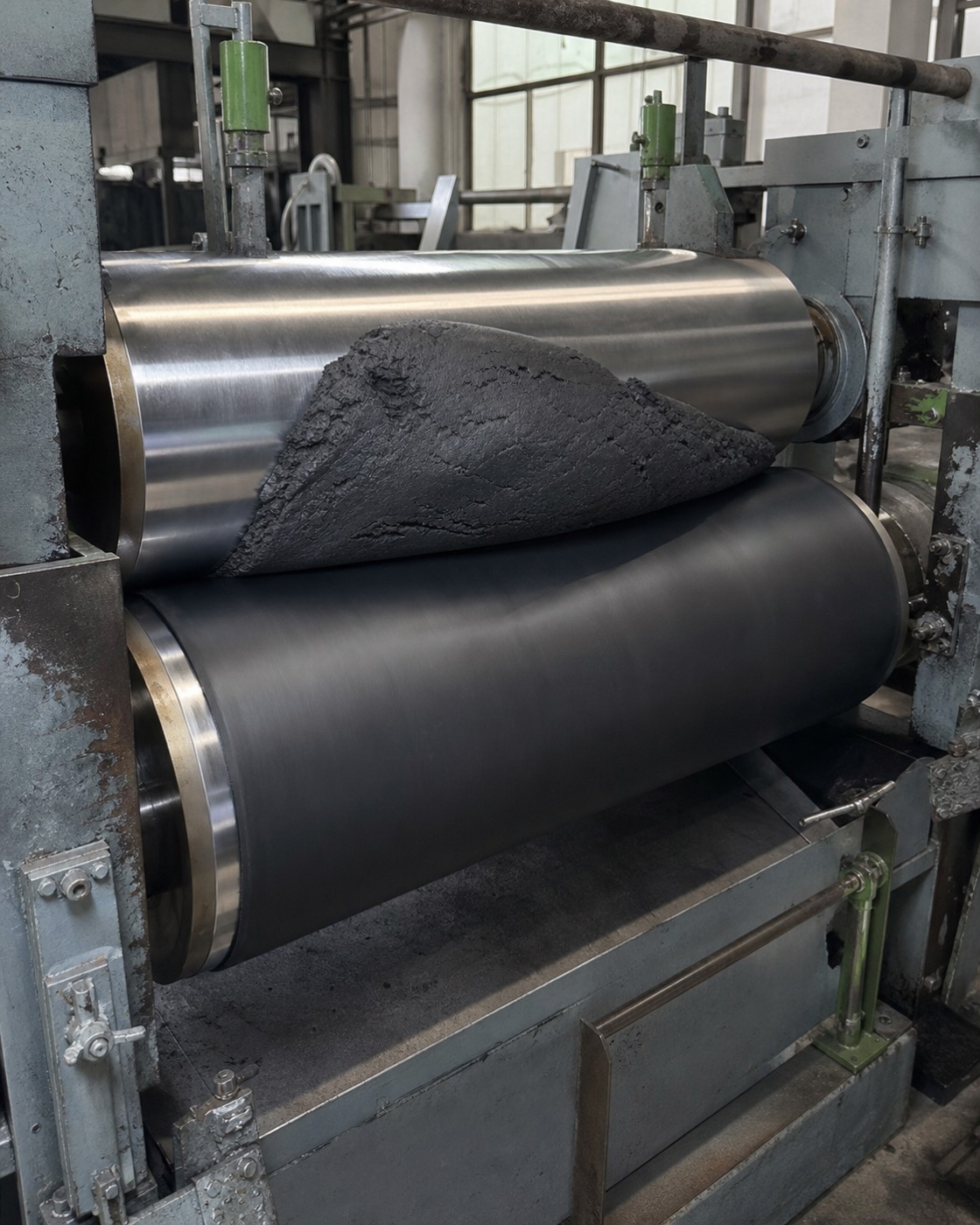

- 01Прямое компаундирование на резиносмесителеДля формованных изделий – уплотнений, прокладок, антивибрационных элементов: графен вводится на стандартном оборудовании вместе с остальными компонентами перед вулканизацией.

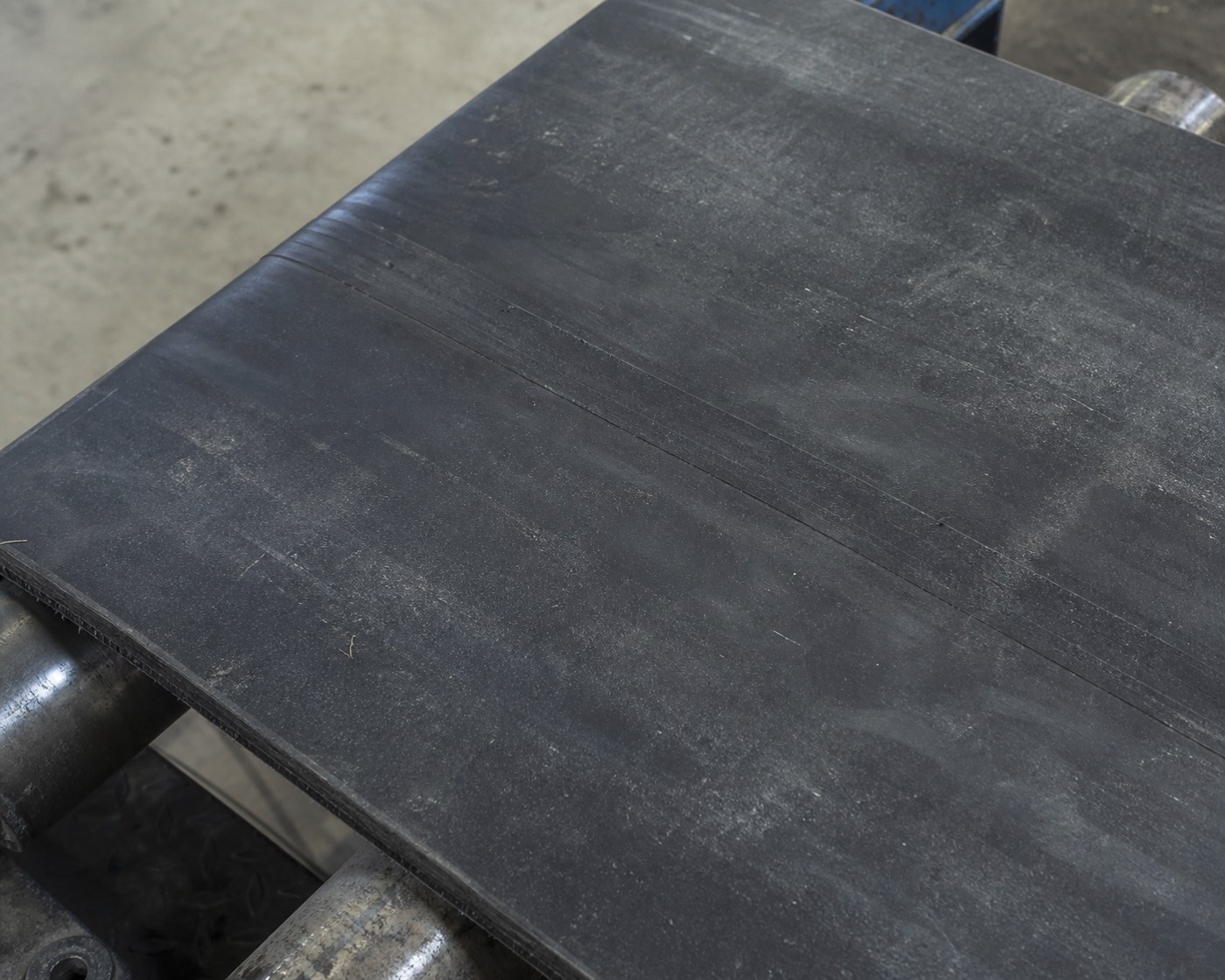

- 02Латексное смешиваниеДля листовых и рулонных изделий – конвейерных лент, резиновых покрытий: графен предварительно диспергируется в латексной эмульсии. Этим методом получены лучшие результаты по стыковым швам.
- 03ЭкструзияДля профильных изделий – шлангов, уплотнительных профилей, кабельной изоляции: графеновый мастербатч вводится прямо в экструдер вместе с основной массой смеси.

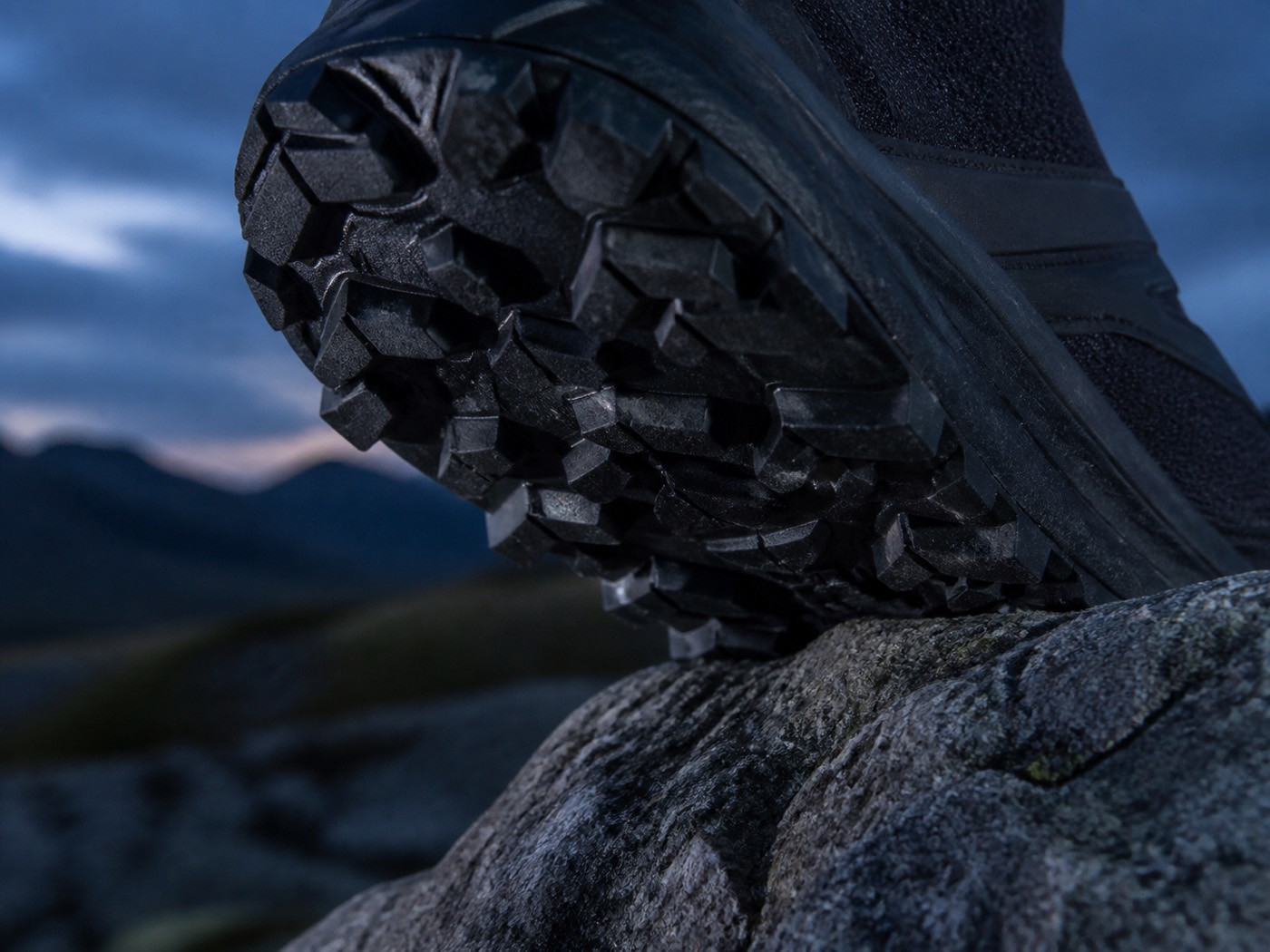

- 04Литьё под давлениемДля сложных формованных изделий – подошв обуви, технических роликов. Именно так графен интегрирован в подошвы Inov-8.
- 05Функционализация поверхности графенаТам, где критична долговременная адгезия между слоями (стыковые швы лент), поверхность частиц модифицируется под химические, а не только физические связи с каучуком.
1–3 phr, но с чёткой зависимостью дозировка → свойство, а не универсальным оптимумом
Где именно открыто окно
Патентная документация показывает, что интерес к графену в промышленной резине выходит далеко за пределы обуви: уплотнения дверей, антивибрационные применения, демпфирующие устройства, шланги, конвейерные ленты, приводные ремни, тормозные детали, литые воздуховоды, чехлы ШРУСов, топливные системы – практически весь спектр резинотехники [4, 8].
При этом академические исследования графена в резине исторически концентрировались почти исключительно на шинах. Промышленная резина остаётся менее насыщенной конкуренцией нишей – окно для дифференциации ещё открыто [1, 9].
Конкуренты уже сделали это молча
Британский бренд Inov-8 – первая и на сегодня единственная в мире компания, использующая графен в спортивной обуви. Партнёрство с National Graphene Institute Манчестерского университета началось в 2016 г., линейка подошв G-GRIP вышла в 2018 г., к 2021 г. добавилась графен-усиленная пена G-FLY. Сегодня в G-Series около дюжины моделей, две награды «Trail Running Shoe of the Year» подряд [2, 5–7].
Ключевое отличие этого кейса: Inov-8 не позиционирует себя как «графеновая компания». Это обычный узнаваемый бренд, который сделал графен частью основной рецептуры линейки, а не маркетинговым трюком одной модели. Цель CEO – довести долю графеновых подошв до более чем 50% модельного ряда [6].
Что это значит для вашего бизнеса
Ресурс изделия, а не строка в паспорте
Барьер против микротрещин плюс теплоотвод бьют прямо в механизм постепенного выхода резины из строя. Это аргумент про срок службы под нагрузкой.
Дозировка настраивается
1,2 phr – комплексный баланс прочности и эластичности; 3,0 phr – максимум износостойкости и теплоотвода. Рецептура подбирается под конкретное изделие.
Метод под ваш тип изделия
Компаундирование для формованных деталей, латекс для лент, экструзия для профилей, литьё для подошв – существующая линия сохраняется.
Ниша менее насыщена
Наука и патенты сместились с шин на весь спектр промышленной резины, но внедрённых решений здесь пока мало. Окно для дифференциации ещё открыто.
Резюме для принятия решения
- Что даёт физически
- Барьер против распространения микротрещин + повышенная плотность сшивки + эффективный теплоотвод – совместно продлевают срок службы изделия под механической, тепловой и химической нагрузкой
- Насколько подтверждено
- Научными публикациями с числовыми результатами (+80,6% плотности сшивки, +49,7% прочности, +118,8% теплопроводности) и коммерческим продуктом на рынке – Inov-8, +50% износостойкости подошвы
- Как вводится в продукт
- Компаундирование, латексное смешивание, экструзия, литьё под давлением, функционализация поверхности – метод подбирается под тип изделия
- Кто уже это делает
- Inov-8 (Великобритания) – единственный в мире производитель обуви с графеном, партнёрство с University of Manchester с 2016 г.; патентная активность по всему спектру резинотехники
- Почему это не мода
- Ниша менее насыщена конкуренцией, чем шинный сегмент, но патентные и академические публикации показывают, что интерес индустрии уже сместился на всю промышленную резину
- Рабочая дозировка
- Узкий диапазон 1–3 phr с выраженной зависимостью «дозировка → конкретное свойство»
Проверить самостоятельно
Записка подготовлена на основе открытых научных публикаций (PubMed Central/NCBI), патентной документации USPTO и официальных материалов Университета Манчестера. Ссылки приведены по состоянию на август 2026 г.
Научные публикации и патентная документация4
- [1]The Role of Reduced Graphene Oxide in Enhancing the Mechanical and Thermal Properties of a Rubber Cover Joint
Стыковой шов резинотросового полотна: +80,6% плотности сшивки, +49,7% прочности, +23,6% удлинения, +12,4% прочности склейки при 1,2 phr; +32,9% износостойкости, +118,8% теплопроводности при 3,0 phr. PubMed Central, 2024.
- [4]Graphene additives and methods of preparing the same
Антистатическая конвейерная резина для транспортировки электронных компонентов: снижение электрического сопротивления без ухудшения механических свойств. USPTO, 11084726.
- [8]Carbon and elastomer integration
Перечень применений графен-усиленных эластомерных компаундов: уплотнения дверей, прокладки, антивибрационные применения, демпферы, шланги, конвейерные ленты, приводные ремни; графеновый углерод как замена техуглерода в FKM и HNBR. USPTO, 11008436.
- [9]Graphene in Rubber Compounds: Better Tires, Seals, Gaskets, and Elastomer Performance
Обзор применения графена в промышленной резине; механизм повышения износостойкости через барьерный эффект чешуек в полимерной сетке. USA Graphene, 2026.
Данные о компаниях и промышленные кейсы5
- [2]Pioneering graphene partnership sets the standard
Партнёрство Inov-8 и Университета Манчестера: подошвы G-GRIP, испытанные на дистанции свыше 1000 миль, научно подтверждённое повышение износостойкости на 50%. University of Manchester, 2022.
- [3]Graphene foam doubles longevity of new running shoe
Пена G-FLY: +25% энергоотдачи относительно стандартной EVA-пены, ресурс свыше 1200 км против стандартных ~600 км. University of Manchester, 2021.
- [5]Gear Review: Inov-8 Terraultra G 260 Shoes with Graphene Grip
Подтверждение статуса Inov-8 как первой и единственной компании с графеном в спортивной обуви; около дюжины моделей G-серии. The Trek, 2020.
- [6]Revealed: The Inov-8 G Series with Graphene Outsoles
Заявленная цель CEO Иэна Бейли – довести долю графен-усиленных подошв до более чем 50% модельного ряда. Trail Runner Magazine.
- [7]Graphene crosses the finish line
История партнёрства Inov-8 и National Graphene Institute с 2016 г.; развитие от G-GRIP (2018) до G-FLY (2021). University of Manchester.
