Материалы · Графен№ 08Информационная записка
Графен в водоочистке
Мембраны, фильтры и системы водоподготовки. Выпуск подготовлен на основе рецензируемых публикаций и независимых испытаний.
Почему один из крупнейших оборонных концернов мира и правительство Сингапура уже сделали ставку на технологию, которую водоочистные компании пока только изучают.
В водоочистке у графена редкое сочетание свойств: он одновременно тоньше и прочнее любой существующей мембраны. Лист графена толщиной в один атом – примерно в 500 раз тоньше самой тонкой промышленной мембраны обратного осмоса.
Отсюда два независимых эффекта. Перфорированный графен с отверстиями строго заданного размера работает как молекулярное сито: вода проходит почти свободно, крупные ионы солей и загрязнителей – нет.

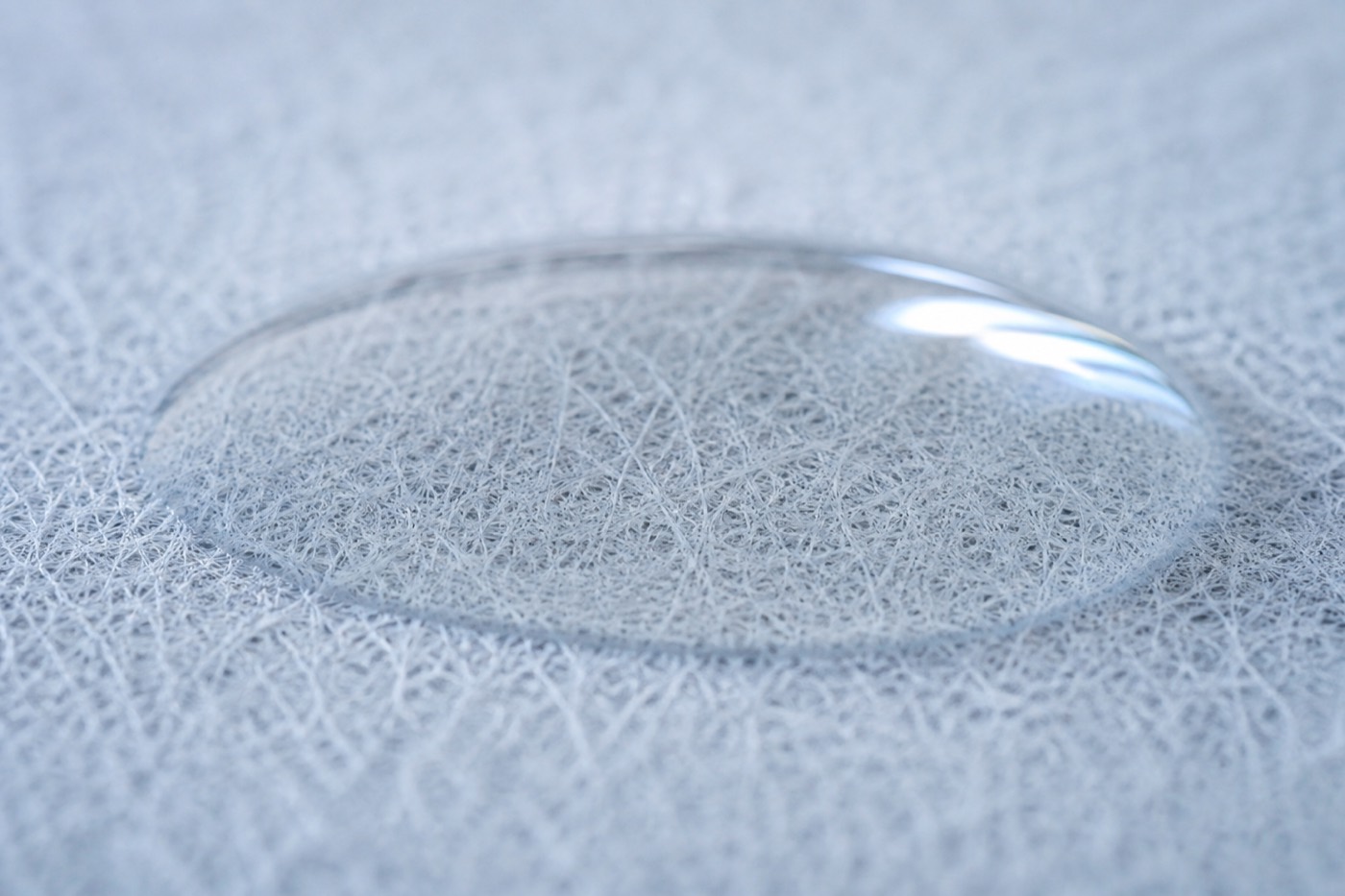

Оксид графена в составе мембраны действует иначе: гидрофильные кислородсодержащие группы делают её смачиваемой, повышая пропускную способность и снижая склонность к засорению – главную эксплуатационную проблему промышленных мембран.
Из-за экстремальной тонкости графена вода проходит сквозь такую мембрану при значительно более низком давлении, чем через обычную, – а значит, с меньшими затратами энергии на прокачку.
Что графен даёт именно мембране
Все показатели приведены с условиями эксперимента и указанием источника – для самостоятельной проверки.
Perforene™: мембрана из перфорированного графена
Lockheed Martin – один из крупнейших в мире оборонных и аэрокосмических концернов – с 2013 г. развивает собственную запатентованную технологию графеновых мембран Perforene™, построенную более чем на 200 запатентованных и патентующихся технологиях [5]. Продукт позиционируется не как лабораторный эксперимент, а как готовое к партнёрствам решение: опреснение, обратный и прямой осмос, химическое и газовое разделение, нано- и ультрафильтрация, диализ, гемофильтрация, стерилизация воды.
Как графен попадает в систему
- 01Смешивание с полимеромОксид графена добавляется в раствор полимера – PVDF, полисульфон, полиэфирсульфон – перед отливкой мембраны методом фазовой инверсии. Самый распространённый и легко масштабируемый метод.
- 02Перфорация атомарного слояВ готовом листе графена формируются отверстия строго заданного диаметра – подход Perforene™. Даёт истинное молекулярное сито, а не модифицированную полимерную матрицу.
- 03Ламинарные GO-мембраныПоследовательные слои оксида графена образуют собственную мембрану без полимерной основы: селективность задаёт размер межслоевого зазора.
- 04Гранулированные сорбентыГрафен в форме гранул, «подушек» или порошка работает не как мембрана, а как адсорбент – сбор нефтепродуктов, тяжёлых металлов и органики. Подход Directa Plus.

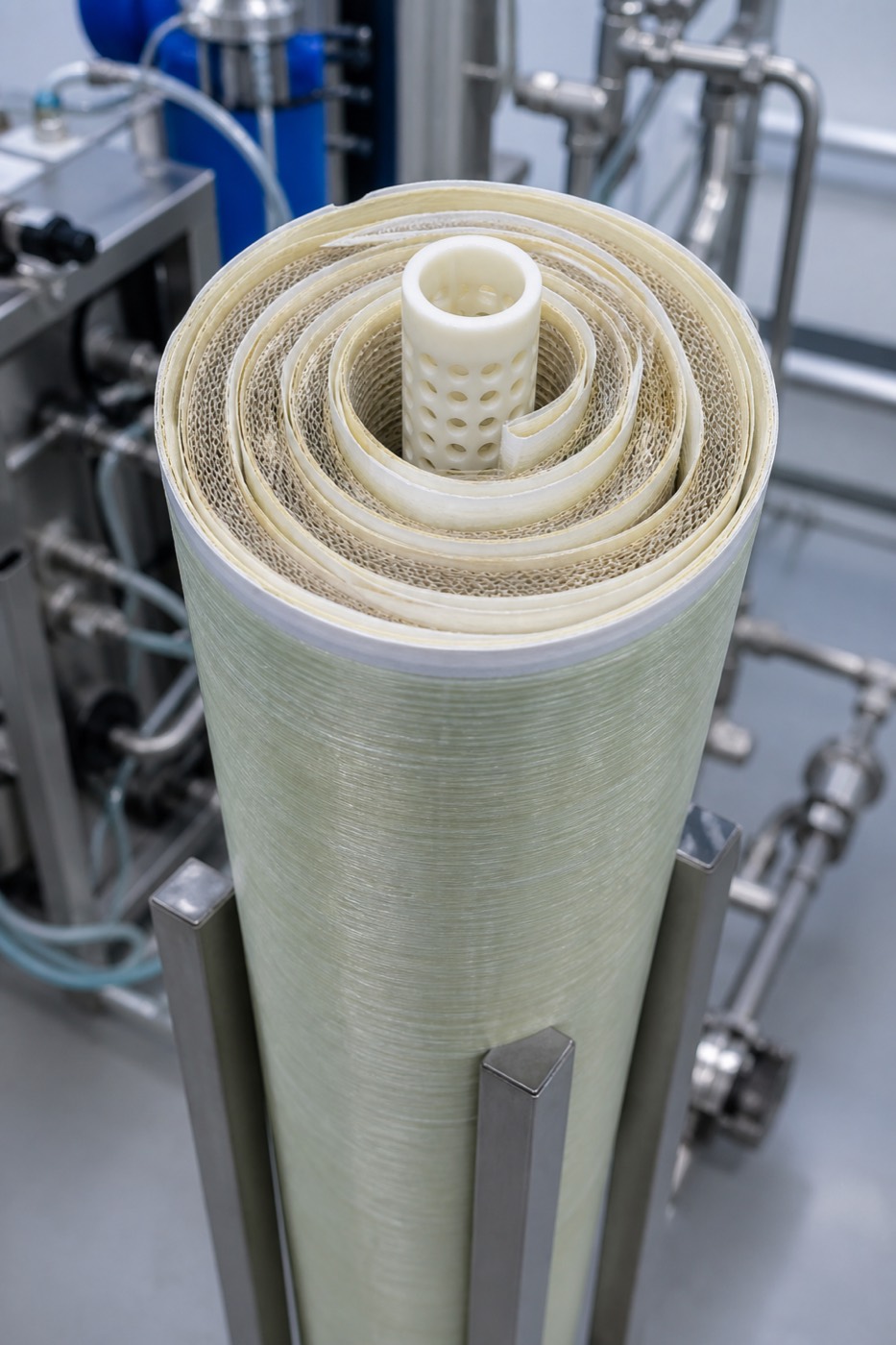

- 05Покрытие готовых мембранТонкий слой оксида графена наносится на уже выпускаемую коммерческую мембрану, повышая гидрофильность и стойкость к засорению без замены оборудования.
Лист графена примерно в 500 раз тоньше самой тонкой промышленной мембраны обратного осмоса
Ставку сделали оборонный концерн и государства
Perforene™ – действующее направление бизнеса Lockheed Martin, а не свёрнутый эксперимент: официальная страница продукта обновлялась по состоянию на конец 2023 г. [5].

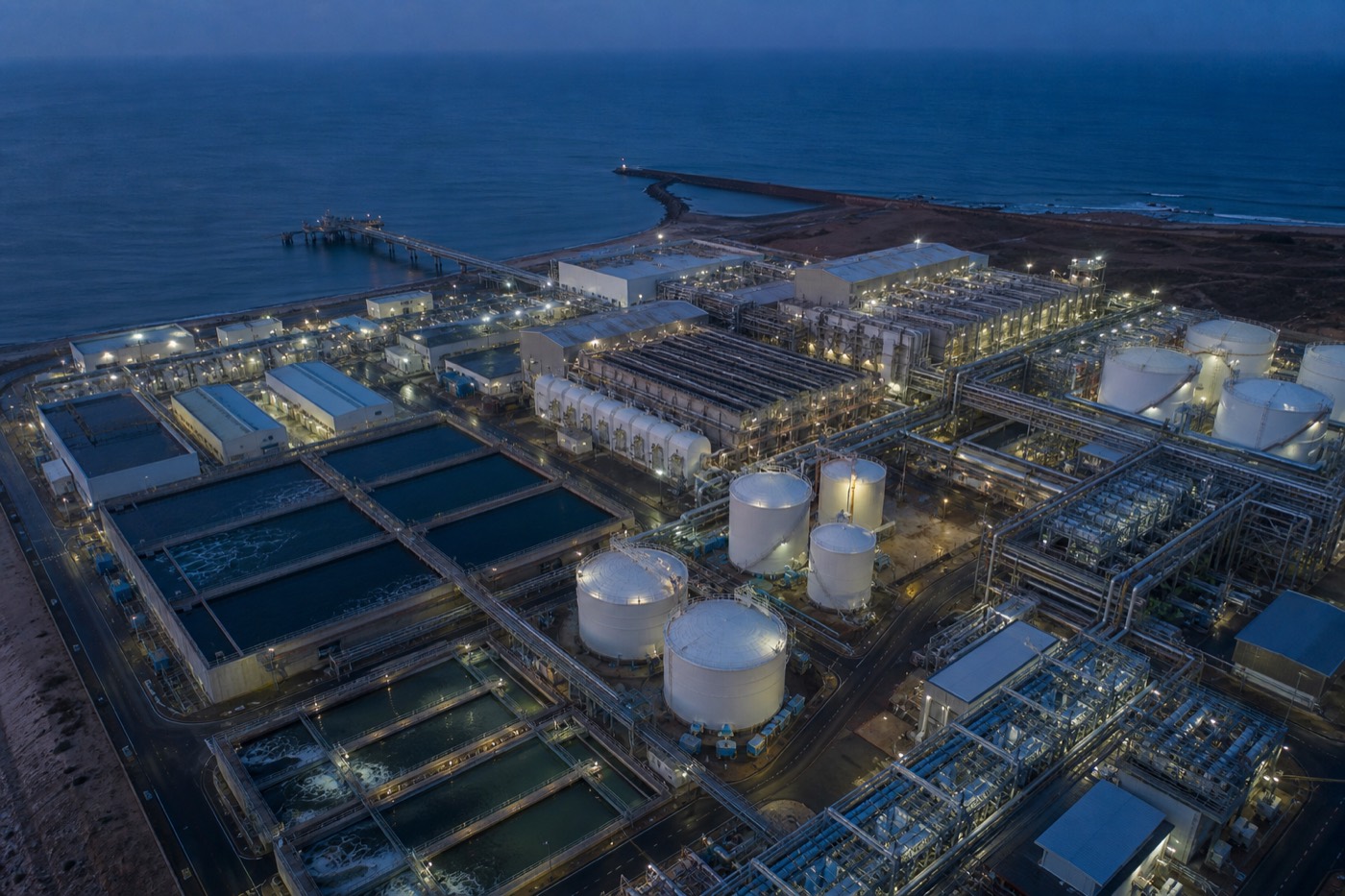

Рядом – государственные заказчики: NEOM в Саудовской Аравии, национальное водное агентство Сингапура PUB и армия США. Это уровень принятия решений, на котором технологию уже не проверяют, а внедряют.
Масштаб рыночного давления
Отрасль переходит от пилотов к промышленному масштабу
Оценки различаются по охвату сегмента, но направление одно: рынок графеновых мембран растёт с $200 млн (2023 г.) до $1,2 млрд (2032 г.); мембраны для опреснения – с $2,1 млрд до $9,3 млрд к 2033 г.; графеновые материалы для водоочистки – с $0,45 млрд (2022 г.) до $1,25 млрд (2030 г.) [7–9].
При этом крупномасштабное развёртывание графеновых мембран в муниципальном водоснабжении ожидается ближе к 2030 г. – отрасль именно сейчас проходит переход от пилотов к промышленному масштабу [6]. Это и есть окно для входа.
Что это значит для вашего бизнеса
Энергия, а не только качество воды
Более низкое рабочее давление означает меньший расход на прокачку – главную статью эксплуатационных затрат опреснения и мембранной очистки.
Меньше засорения – реже мойки
Гидрофильная поверхность с оксидом графена снижает fouling: реже химические промывки, дольше срок службы элемента, меньше простоев.
Вход без замены линии
Оксид графена вводится в раствор полимера перед отливкой или наносится покрытием на готовую мембрану – оба сценария работают на существующем оборудовании.
Окно до промышленного масштаба
Массовое муниципальное развёртывание ожидается к 2030 г. Сейчас – стадия пилотов и квалификаций, когда поставщика ещё выбирают.
Резюме для принятия решения
- Что даёт физически
- Атомарная тонкость снижает энергозатраты на прокачку; перфорация даёт истинное молекулярное сито; оксид графена повышает гидрофильность и стойкость к засорению
- Насколько подтверждено
- Публикациями с конкретными числами: рост потока в 10 раз, удаление тяжёлых металлов до 99%, удаление марганца 95,5% и железа 94,6%. Один отозванный источник исключён
- Как вводится в продукт
- Смешивание с полимером перед формованием, перфорация атомарного слоя, ламинарные GO-мембраны, гранулированные сорбенты, покрытие готовых мембран
- Кто уже это делает
- Lockheed Martin (Perforene™) – направление с 2013 г.; NEOM, PUB Сингапур, армия США – государственные внедрения; Directa Plus – сорбенты с разрешениями EPA
- Как быстро растёт сегмент
- CAGR 15,5–27,5% по разным оценкам; переход от пилотов к промышленному масштабу ожидается к 2030 г.
Проверить самостоятельно
Записка подготовлена на основе рецензируемых научных публикаций (PubMed Central / NCBI), патентной документации, официальных материалов Lockheed Martin и независимой рыночной аналитики. Один источник сознательно исключён из-за официальной ретракции. Ссылки приведены по состоянию на август 2026 г.
Научные публикации и патентная документация3
- [1]Enhancement of PVDF membranes using graphene oxide nanoparticles and polyvinyl alcohol for water purification applications
Мембрана PVDF+GO+PVA: удаление Mn²⁺ 95,5%, Fe²⁺ 94,6% за первый цикл; свыше 60% эффективности после пяти циклов. PubMed Central.
- [2]Nanocomposite membrane for heavy metal rejection and preparation method thereof
Нанокомпозитная GO-мембрана: поток 21–50 против 2–5 л/(м²·ч); удаление тяжёлых металлов 96–99% против 28–53%. U.S. Patent and Trademark Office, патент 11235289.
- [3]Graphene Oxide (GO)-Blended Polysulfone (PSf) Ultrafiltration Membranes for Lead Ion Rejection
Мембрана с 1 масс. % GO: поток 163,71 л/(м²·ч) при 3 бар, проницаемость 52,1 л/(м²·ч·бар). PubMed Central.
Данные о компаниях и промышленные кейсы3
- [4]Lockheed Martin Achieves Patent For Perforene™ Filtration Solution
Перфорированная графеновая мембрана с порами до 1 нм; заявленное снижение энергозатрат относительно стандартного обратного осмоса. Официальный сайт Lockheed Martin, 2013.
- [5]Perforene Graphene Membrane
Свыше 200 запатентованных и патентующихся технологий; перечень применений – опреснение, осмос, разделение, фильтрация, диализ, медицина. Официальный сайт Lockheed Martin, обновлено 2023.
- [6]Graphene Water Purification Market Size, Share, Trends, Segments & Forecast 2034
Проекты NEOM, PUB Сингапур и армии США; удаление свинца 99,99% и фильтрация микропластика ламинатами GO; ожидаемое муниципальное развёртывание к 2030 г. USD Analytics, 2025.
Рыночная аналитика3
- [7]Graphene Membrane Market Report, Global Forecast 2025–2033
Рост рынка графеновых мембран с $200 млн (2023 г.) до $1,2 млрд (2032 г.), CAGR 22,5%. DataIntelo, 2024.
- [8]Graphene-Enhanced Desalination Membranes Market
Рост с $2,1 млрд до $9,3 млрд к 2033 г., CAGR 27,5%. HTF Market Intelligence, 2025.
- [9]Graphene-Based Materials for Water Purification Market
Рост с $0,45 млрд (2022 г.) до $1,25 млрд (2030 г.), CAGR 15,5%. Market Pulse Pro.
